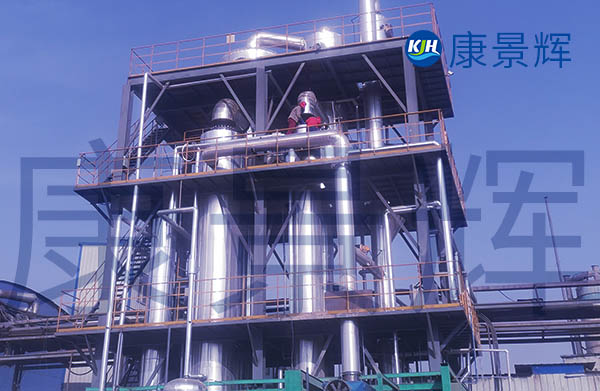

三效蒸發器作為高效節能的蒸發濃縮設備，在化工、制藥、食品及環保等領域廣泛應用。蒸發濃縮是化工、制藥等領域的關鍵工藝，傳統單效蒸發器能耗高、效率低。三效蒸發器通過多級串聯的熱能梯級利用，明顯提升能源利用率，降低運行成本。其結構設計精巧，結合熱力學與流體力學原理，實現物料的高效濃縮與分離。

一、工作原理與結構設計

1.工作原理三效蒸發器基于多效蒸發原理，將三個蒸發器串聯運行。第一效蒸發器以生蒸汽為熱源，加熱物料產生二次蒸汽；該二次蒸汽作為第二效的熱源，依次傳遞至第三效。通過逐級降壓（如第一效80°C，第二效70°C，第三效60°C），實現熱能的梯級利用。最終未冷凝蒸汽由冷凝器處理，濃縮液通過鹽分離器排出。該過程通過負壓系統維持高效蒸發，減少能耗。

2.核心組件包括：

加熱室與蒸發室：列管式外循環結構，物料在管內受熱沸騰，蒸汽在殼側冷凝，縮短受熱時間。

冷凝器與分離器：多級冷凝器與氣液分離器協同作用，確保蒸汽充分冷凝與溶質分離。

鹽分離器：用于結晶鹽的收集，防止堵塞管道。

控制系統：集成微機控制，實時調節液位、溫度與壓力，確保穩定運行。

二、技術特點與優勢

1.高效節能相比單效蒸發器，三效蒸發器節能效果顯著，蒸發量節省約70%。例如，處理1000kg/h物料時，蒸汽耗量僅為600kg/h，循環水耗量12噸，顯著降低能源成本。

2.物料適應性設備采用進口不銹鋼材質（如316），耐腐蝕性強，適用于酸堿溶液、高鹽廢水及熱敏性物料（如中藥提取液）。獨特除沫裝置防止跑料，符合GMP與食品衛生標準。

3.環保與安全密閉系統運行減少揮發性物質排放，真空操作降低沸點，避免高溫分解風險。安全閥、壓力監測系統等設計保障設備穩定運行。

三、應用場景與案例分析

1.化工行業用于無機鹽（如NaC、KC）濃縮，某氯堿廠采用三效蒸發器處理含鹽廢水，蒸發量達2000kg/h，能耗降低65%，結晶鹽純度達98%。

2.制藥領域中藥提取濃縮中，三效蒸發器處理金銀花提取液，蒸發溫度控制在6080°C，保留有效成分，濃縮比達1.35，生產效率提升40%。

3.食品工業乳制品濃縮中，設備處理牛奶蒸發溫度75°C，蒸汽耗量降低50%，成品蛋白質變性率低于5%，符合食品質量安全要求。

4.環保處理高鹽廢水處理中，三效蒸發器將COD濃度從5000mg/降至1000mg/，減少污泥體積90%，實現資源化利用。

四、發展趨勢與挑戰

1.智能化升級結合物聯網與AI技術，實時優化蒸發參數（如壓力、流量），預測設備維護周期，降低人工干預需求。

2.高效換熱技術研發新型換熱材料（如石墨烯涂層）提升傳熱系數，縮短蒸發時間；開發多級閃蒸與機械蒸汽再壓縮（MVR）混合技術，進一步節能。

3.模塊化設計標準化組件便于快速安裝與擴容，適應中小型企業需求；耐腐蝕材料升級延長設備壽命，降低維護成本。

三效蒸發器憑借其高效節能、廣泛物料適應性與環保特性，成為多行業濃縮工藝的核心設備。未來，智能化與新材料技術的融合將推動其向更高效、低成本方向發展，助力工業綠色轉型。工程應用中需結合物料特性優化參數設計，以實現更好的經濟效益與環境效益。
